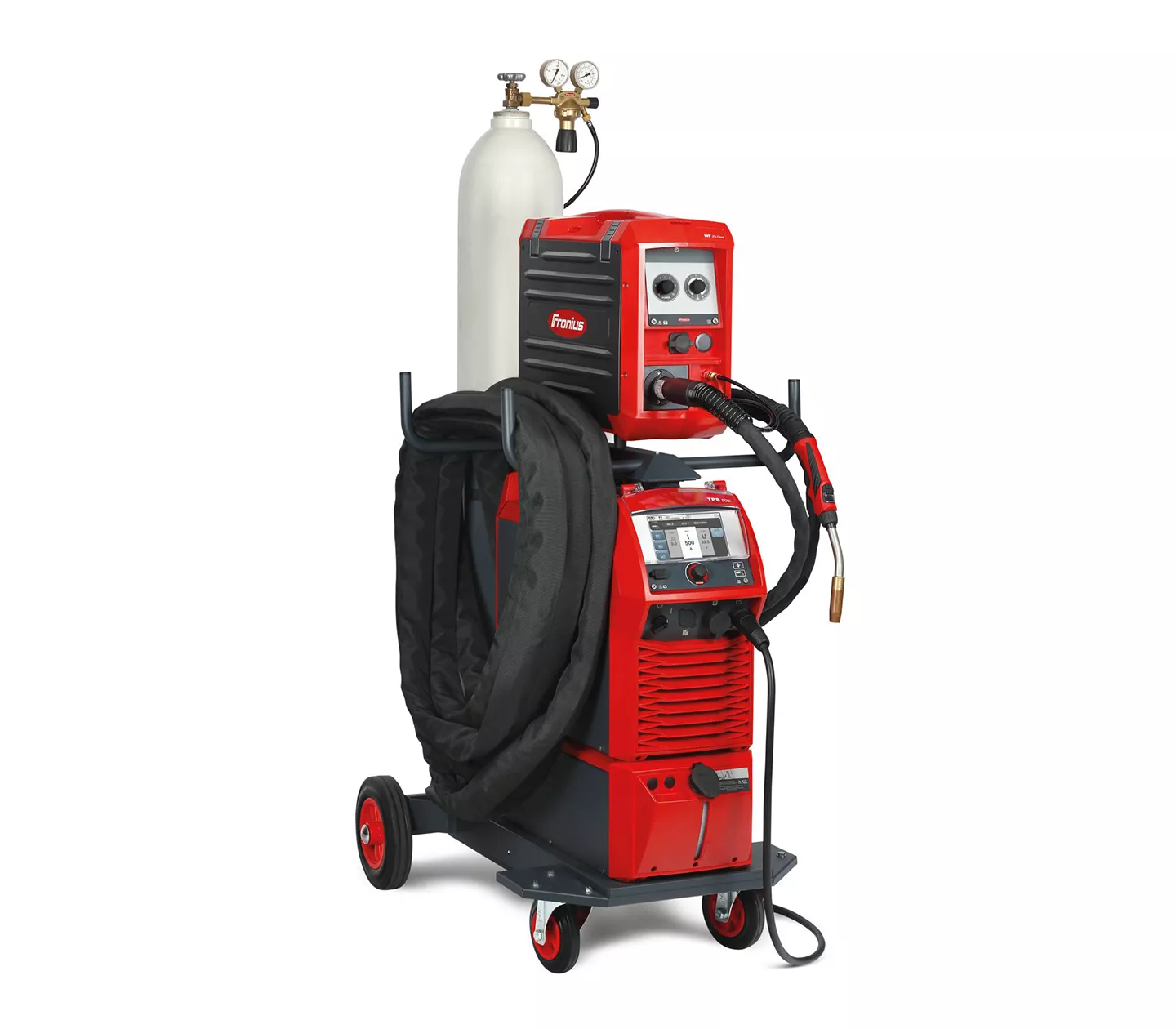

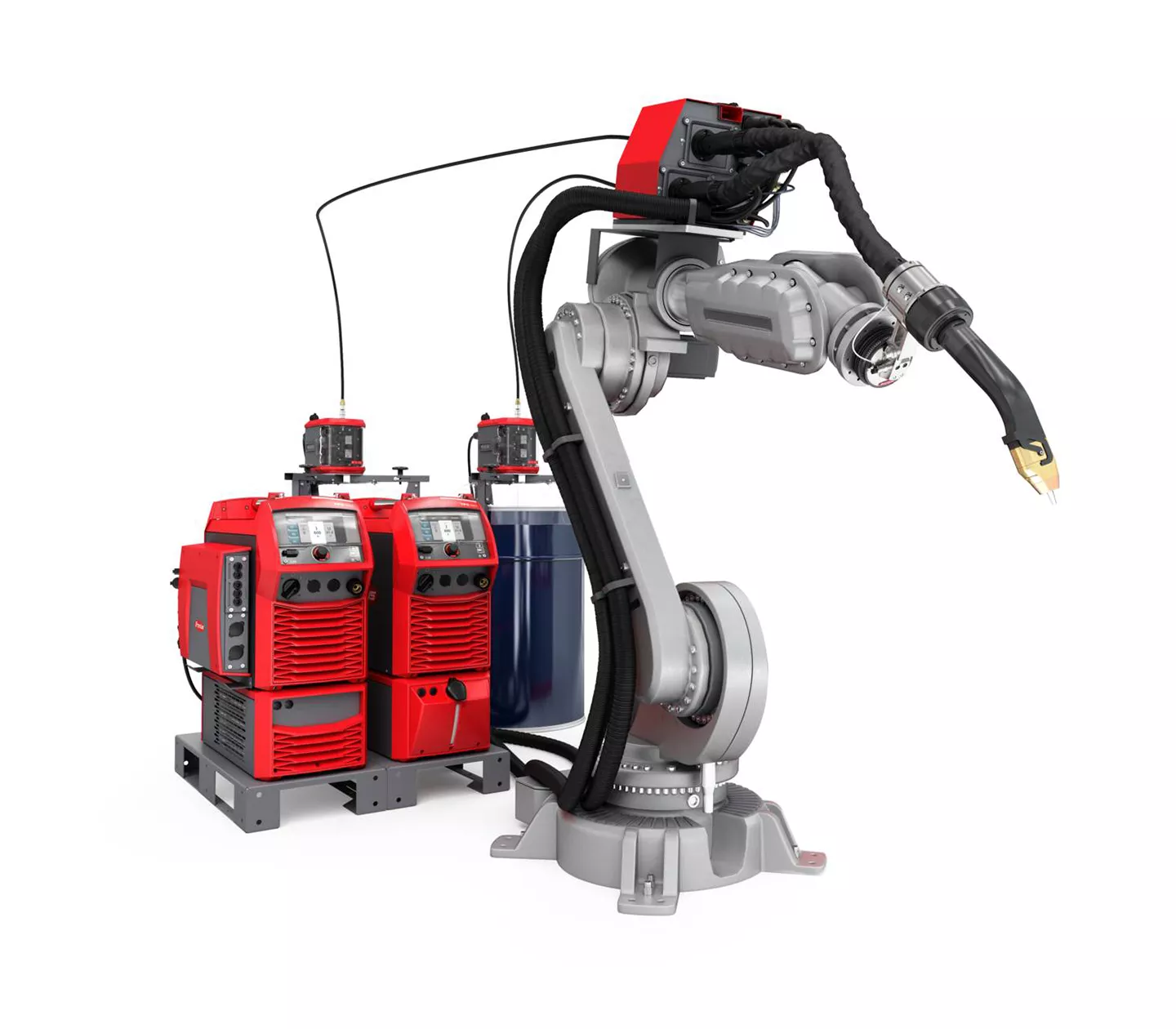

Systèmes similaires

Tête de soudage LaserHybrid Twin

Fronius LaserHybrid, le mode opératoire de soudage laser-MIG de Fronius, combine les avantages des process de soudage MIG et à rayon laser, utilisés à échelle industrielle, et ce sans en présenter aucun des inconvénients. Fronius LaserHybrid allie l’excellente capacité de recouvrement des fentes et la préparation simple des soudures du soudage MIG avec un apport de chaleur réduit, une pénétration profonde et le tempo du laser. Fronius LaserHybrid permet d’assembler automatiquement différentes pièces en aluminium et en acier, à une vitesse pouvant atteindre 8 mètres par minute, pour une qualité incomparable.

Les effets de synergie du laser et de l’arc électrique augmentent l’efficacité du process

Laser

Arc électrique

 / Grande profondeur de soudage  / Source d’énergie peu coûteuse
 / Vitesse de soudage élevée  / Capacité de recouvrement des fentes
 / Charge thermique réduite  / Ajout de matériau d’apport
 / Résistance élevée  / Influence sur la structure

Lesavantages combinés :

  • Stabilité du processus plus élevée
  • Vitesse de soudage plus élevée
  • Bon écoulement des flancs de la soudure
  • Grand volume de soudure
  • Bonnes propriétés métallurgiques

Les effets de synergie du laser et de l’arc électrique augmentent l’efficacité du process
Les effets de synergie du laser et de l’arc électrique augmentent l’efficacité du process
Prozess Erklärung
Process de soudage LaserHybrid

1 Rayon laser

2 Buse de gaz

3 Électrode

4 Arc pulsé

5 Pénétration



LaserHybrid Schliff
Schliffbild
Schliffbild
Schliffbild
Schliffbild
1 / 5
Acier/2,7 mm
Acier/2 mm
Acier/12,3 mm
Acier/12 mm
Acier/16 mm
Vergleich Prozesse
Comparaison de la géométrie des soudures pour une même pénétration
1 Laser PL = 2000 W
2 LaserHybrid PL = 1500 W / Vd= 5,5 m/min
3 MIG Vd = 11 m/min
Laserhybrid Konfiguration

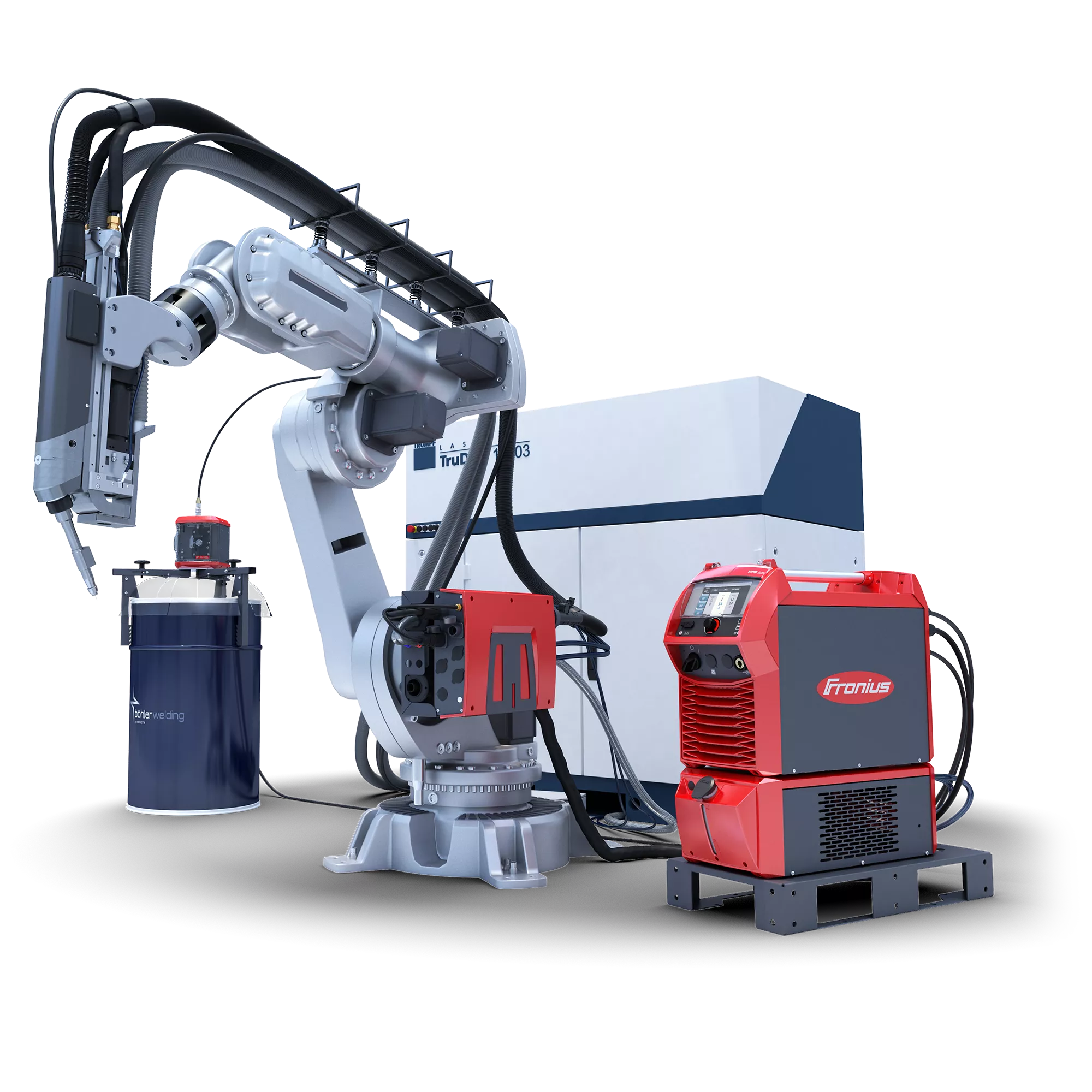

Exemple de système LaserHybrid
1 TPS/i / 2 Appareil de refroidissement / 3 Splitbox / 4 Ensemble de tuyaux de torche / 5 Tête de soudage LaserHybrid / 6 Dévidoir de fil / 7 Tonneau de fil / 8 Station de nettoyage

Composants

système

1. TPS/i

2. Refroidisseur

3. Splitbox

4. Ensemble de tuyaux de torche

5. Tête de soudage LaserHybrid

6. Dévidoir de fil

7. Tonneau de fil

8. Station de nettoyage

Tête de soudage LaserHybrid

La pièce-maîtresse du système de soudage LaserHybrid est la tête LaserHybrid compacte avec torche de soudage MIG/MAG et optique laser intégrées. La tête LaserHybrid se connecte à un robot industriel traditionnel via un support robot. Ce dernier permet un placement flexible de la tête LaserHybrid de sorte que tous les composants restent accessibles, même les plus difficiles à atteindre. Le fil d’apport peut être réglé dans toutes les directions par rapport au rayon laser, ce qui adapte précisément le process de soudage aux préparations de soudures, puissances, sortes de fil, qualités de fil et tâches de soudage les plus variées.
Schweisskopf
Schweisskopf
Schweisskopf
Schweisskopf
Schweisskopf
1 / 5
Tête de soudage 10 kW
Nouveau design pour distance focale de 300 mm et puissance laser de 10 kW
Tête de soudage 4 kW 90°
Forme coudée pour une accessibilité optimale, par ex. dans la fabrication d’essieux automobiles
Tête de soudage 4 kW
Depuis plus de 15 ans, cette tête de soudage a fait ses preuves dans l’industrie automobile.
Tête de soudage 10 kW
Géométrie optimale de la tête pour le soudage unilatéral à pleine pénétration de tôles d’acier jusqu’à 10 mm.
Tête de soudage 8 kW 90°
Garantit une accessibilité optimale dans les projets de construction de pipelines

CROSSJET – Protection innovante de l’optique laser
