Maximální rychlost svařování pomocí procesu LaserHybrid

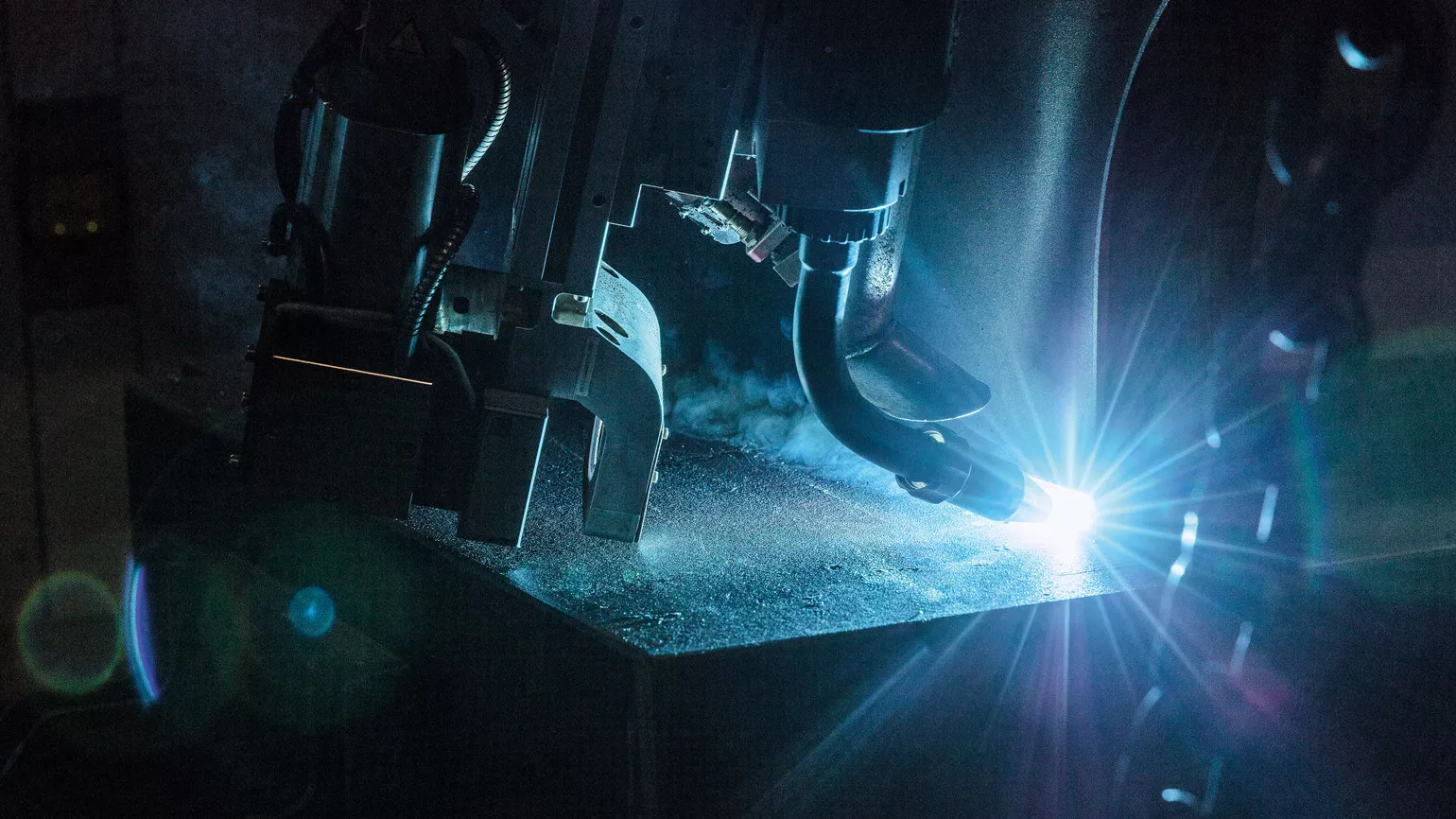

Svařovací hlava LaserHybrid Twin

Fronius LaserHybrid je svařovací postup Laser-MIG od společnosti Fronius, který kombinuje výhody svařovacího procesu MIG používaného v průmyslové výrobě se svařováním využívajícím laserový paprsek. A to vše s vyloučením stávajících nevýhod jednotlivých postupů. Výhody svařování MIG, kterými jsou vynikající přemostitelnost spár a nekomplikovaná příprava svaru, spojuje metoda Fronius LaserHybrid s nízkým vnosem tepla, hlubokým průvarem a vysokou rychlostí laseru. Fronius Laser Hybrid umožňuje automatizované svařování různých hliníkových a ocelových dílů rychlostí až 8 metrů za minutu, a to v prvotřídní kvalitě.

Synergie laseru a oblouku zvyšuje účinnost procesu

Laser

Oblouk

/ velká hloubka průvaru / cenově výhodný zdroj energie
/ vysoká rychlost svařování / přemostitelnost spár
/ malé tepelné zatížení / přidání přídavného materiálu
/ vysoká pevnost / ovlivnění struktury

Kombinované výhody:

/ vyšší stabilita procesu

/ vyšší svařovací rychlost

/ optimální vytékání svaru

/ velký objem svaru

/ dobré metalurgické vlastnosti

Prozess Erklärung

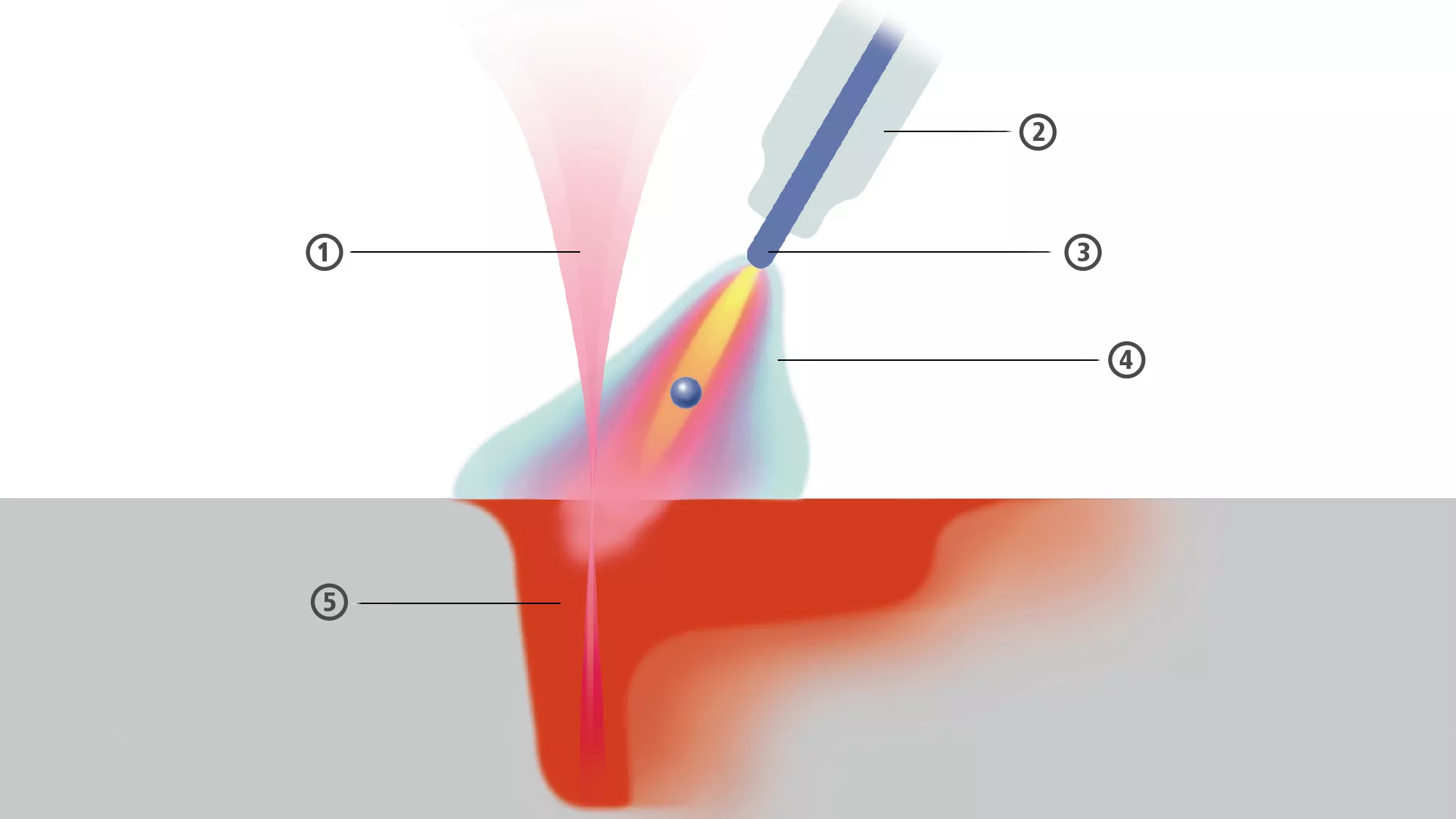

Svařovací proces LaserHybrid

1 Laserový paprsek

2 Plynová hubice

3 Elektroda

4 Impulzní oblouk

5 Průvar

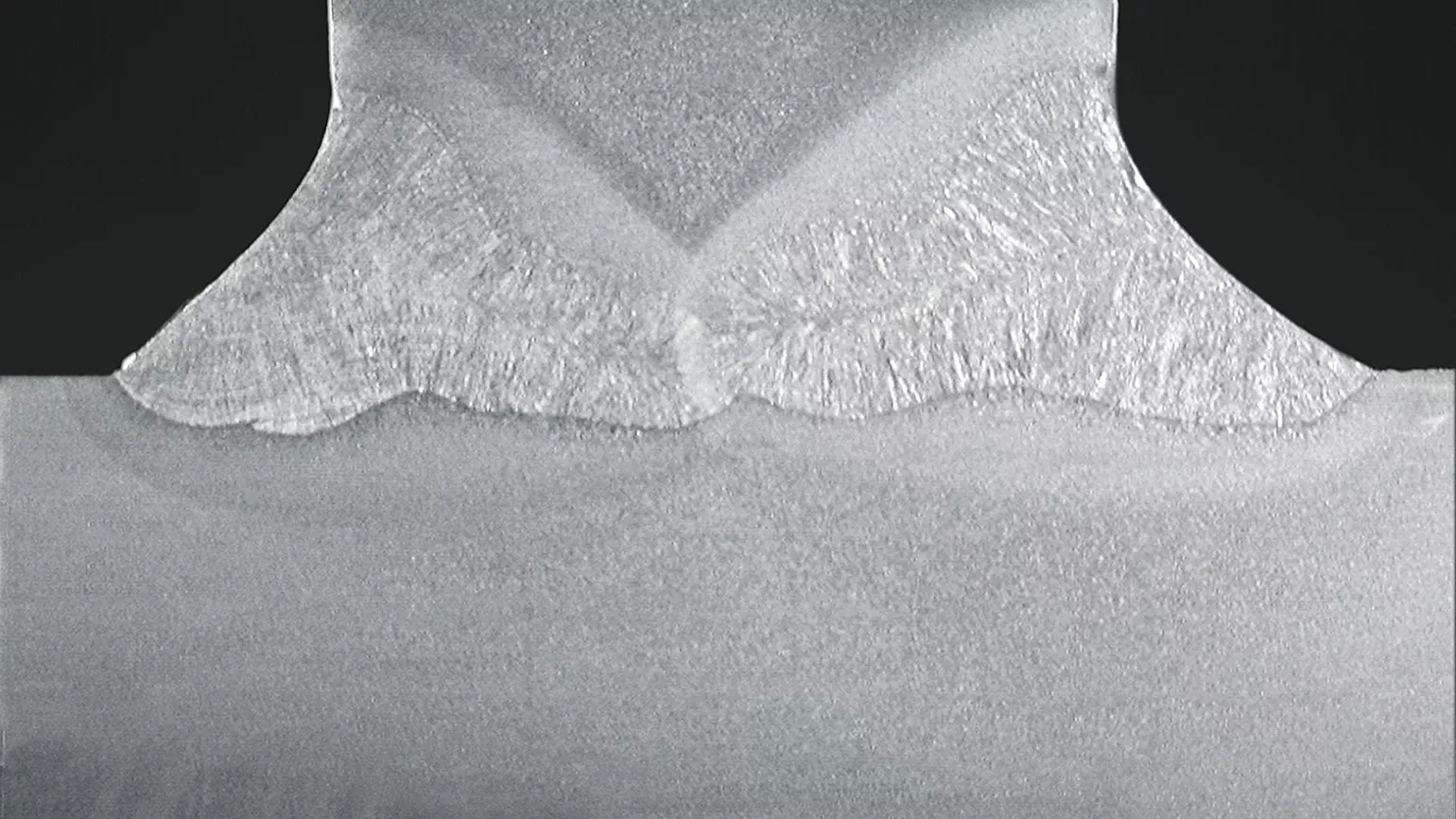

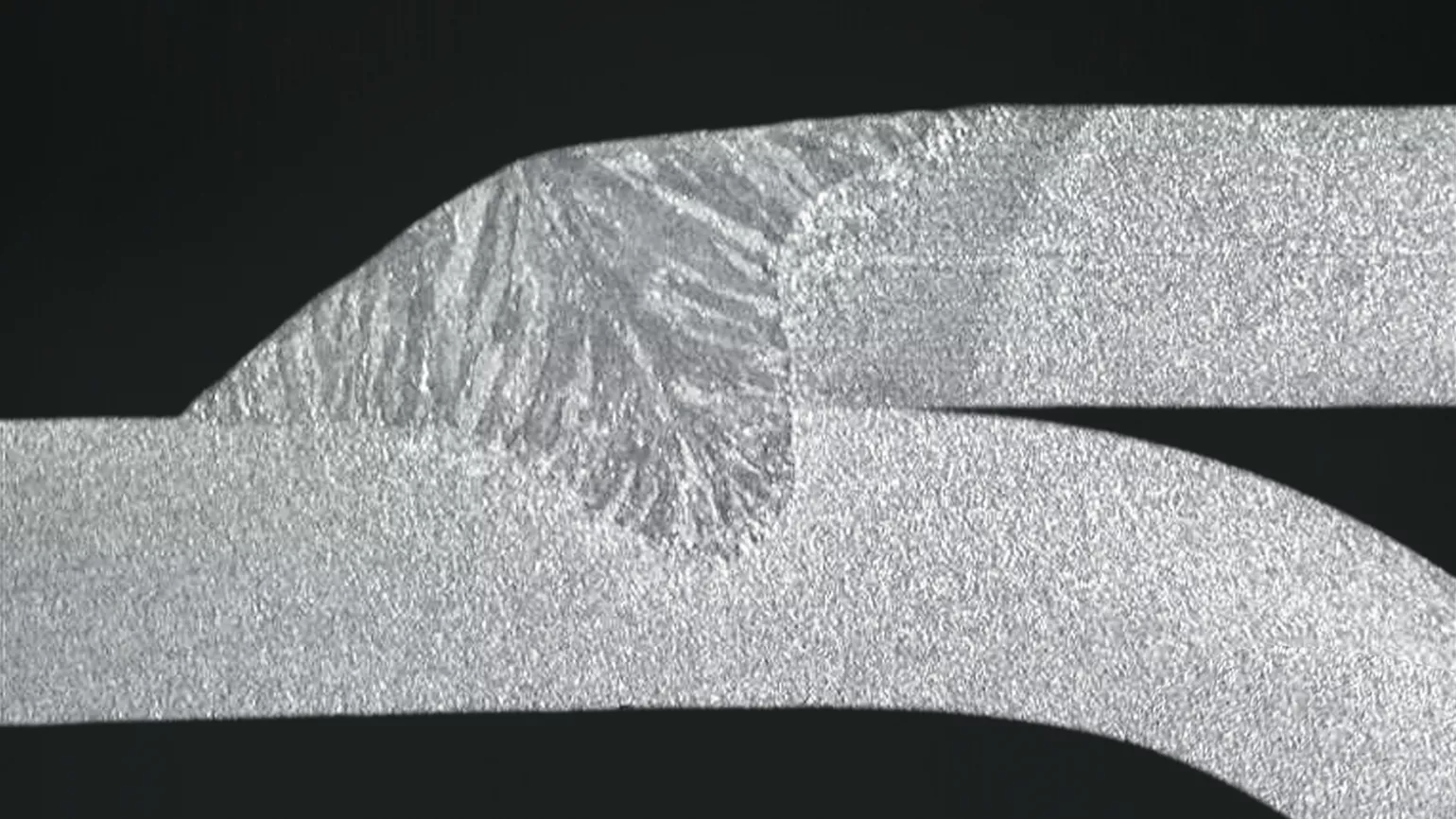

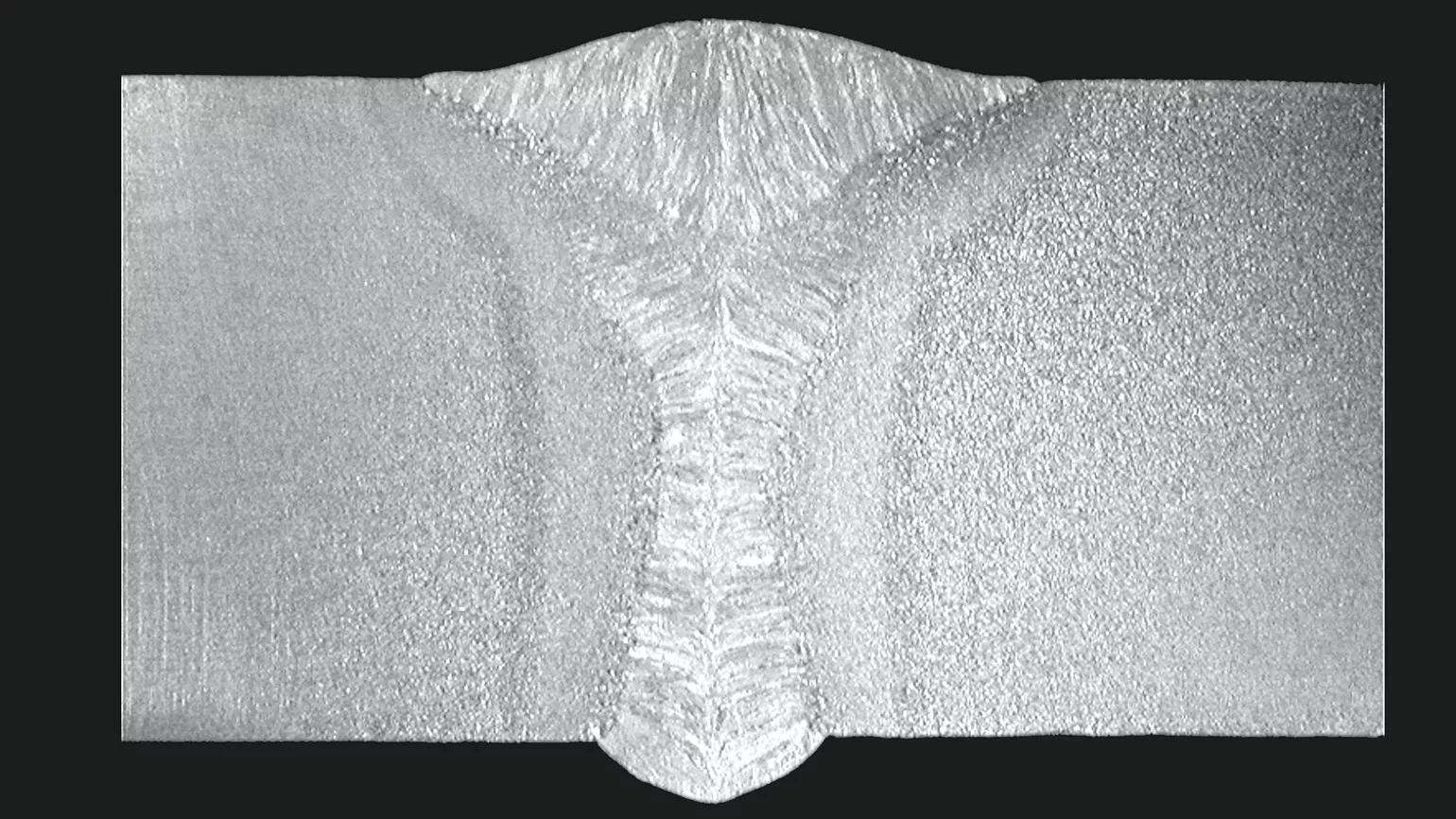

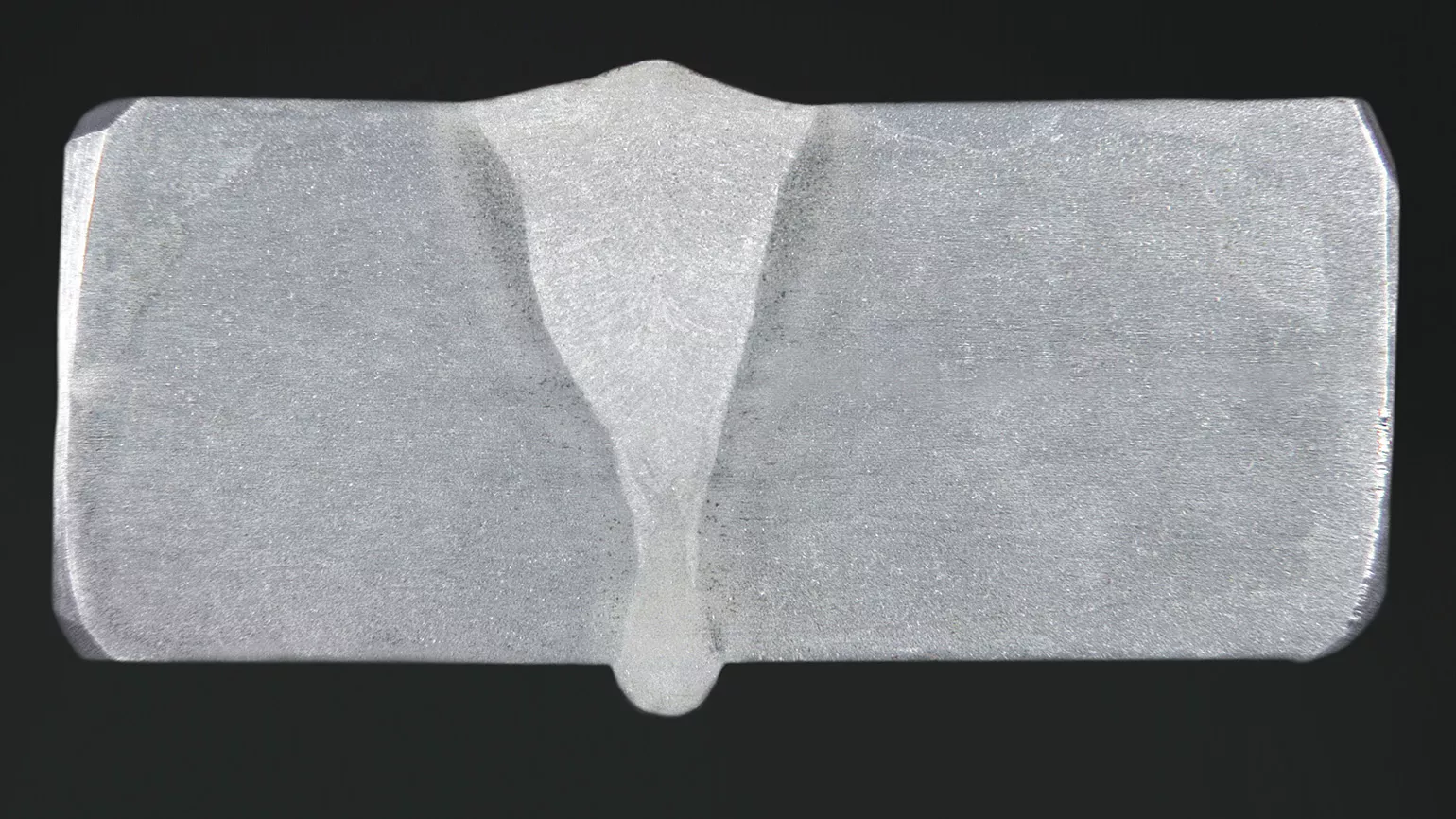

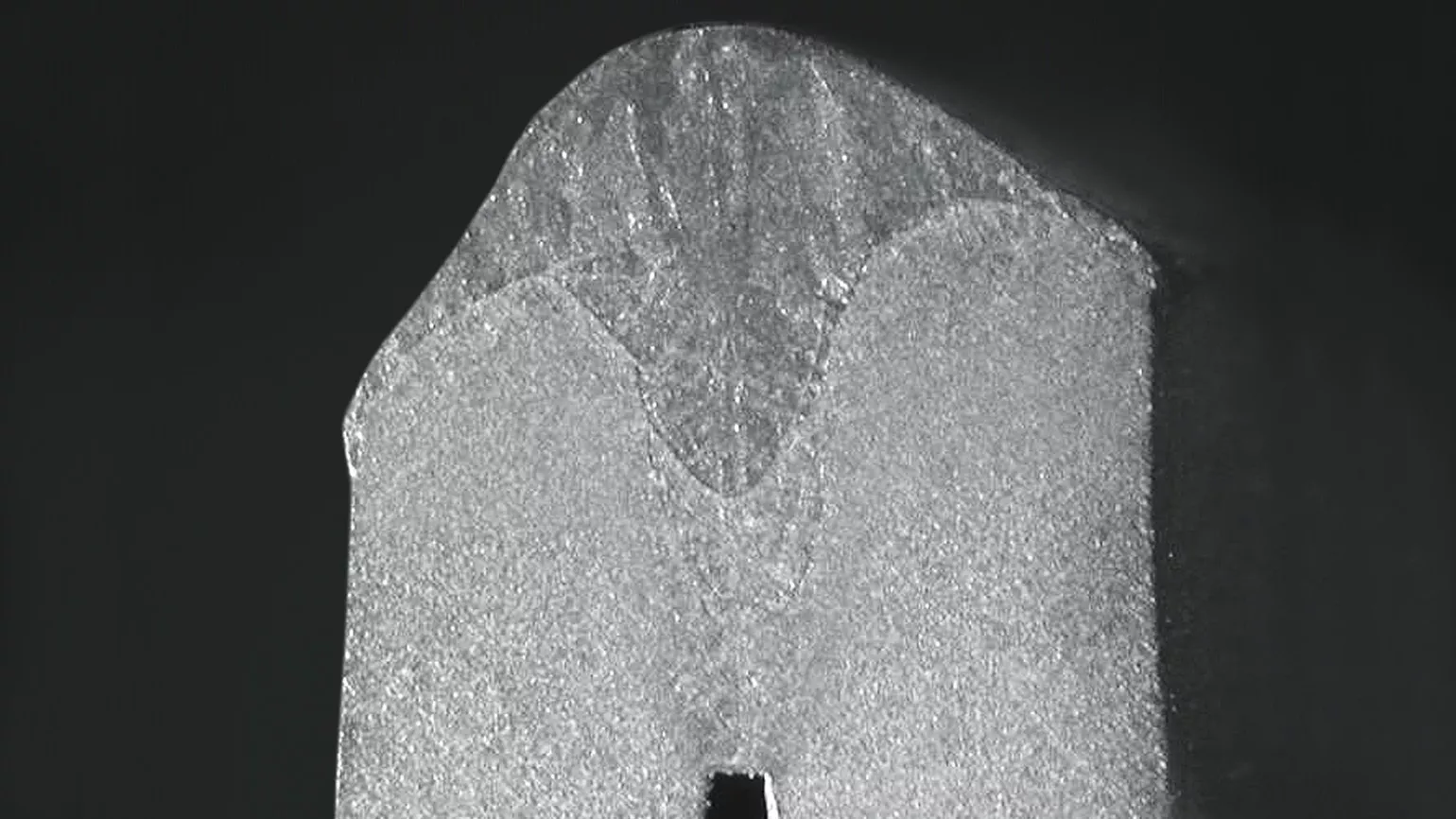

LaserHybrid Schliff
Schliffbild
Schliffbild
Schliffbild
Schliffbild
1 / 5
Ocel / 2,7 mm
Ocel / 2 mm
Ocel / 12,3 mm
Ocel / 12 mm
Ocel / 16 mm
Vergleich Prozesse

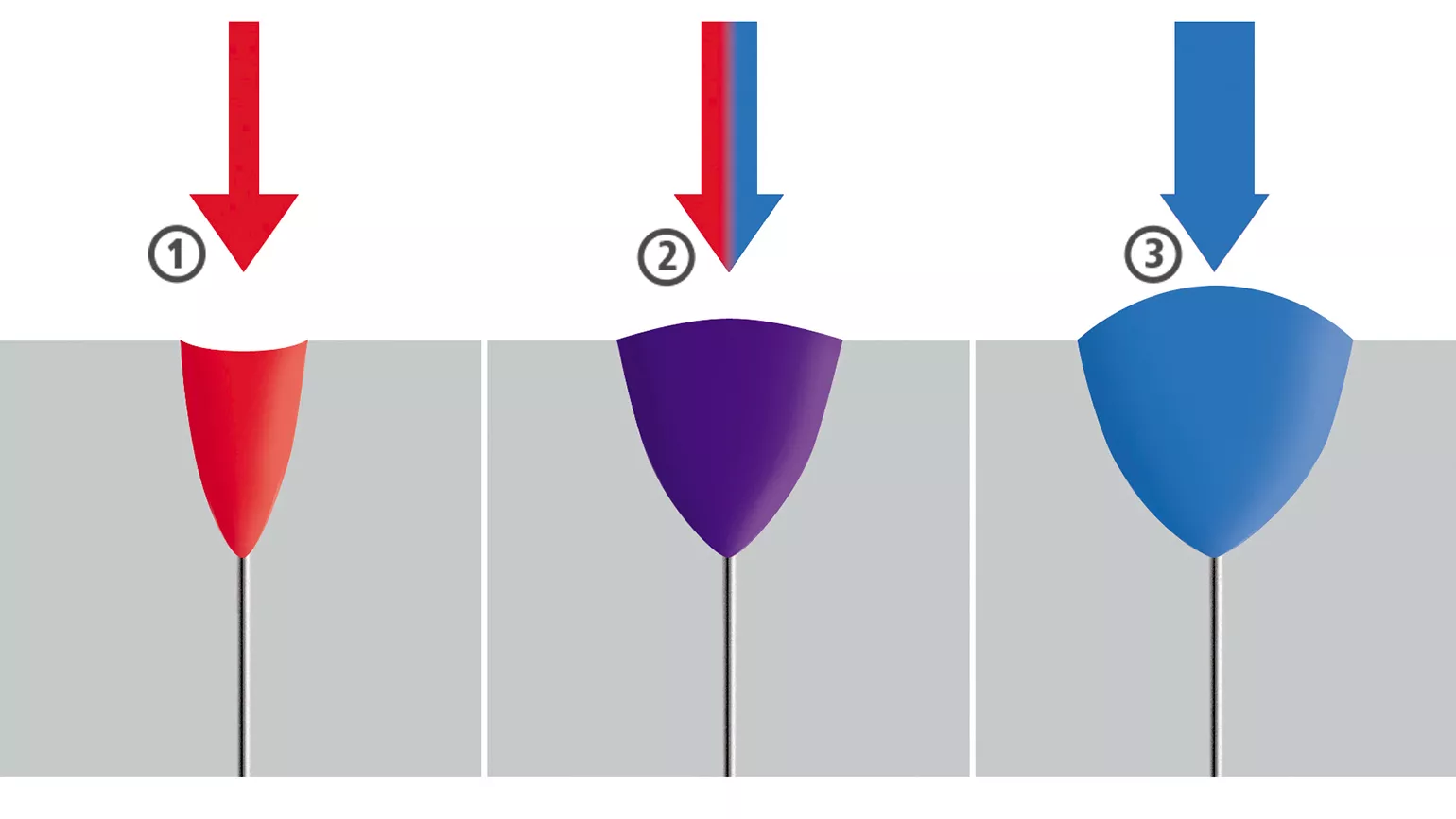

Porovnání geometrie svaru při stejném průvaru
1 laser PL = 2000 W
2 LaserHybrid PL = 1500 W / Vd= 5,5 m/min
3 MIG Vd = 11 m/min
Laserhybrid Konfiguration

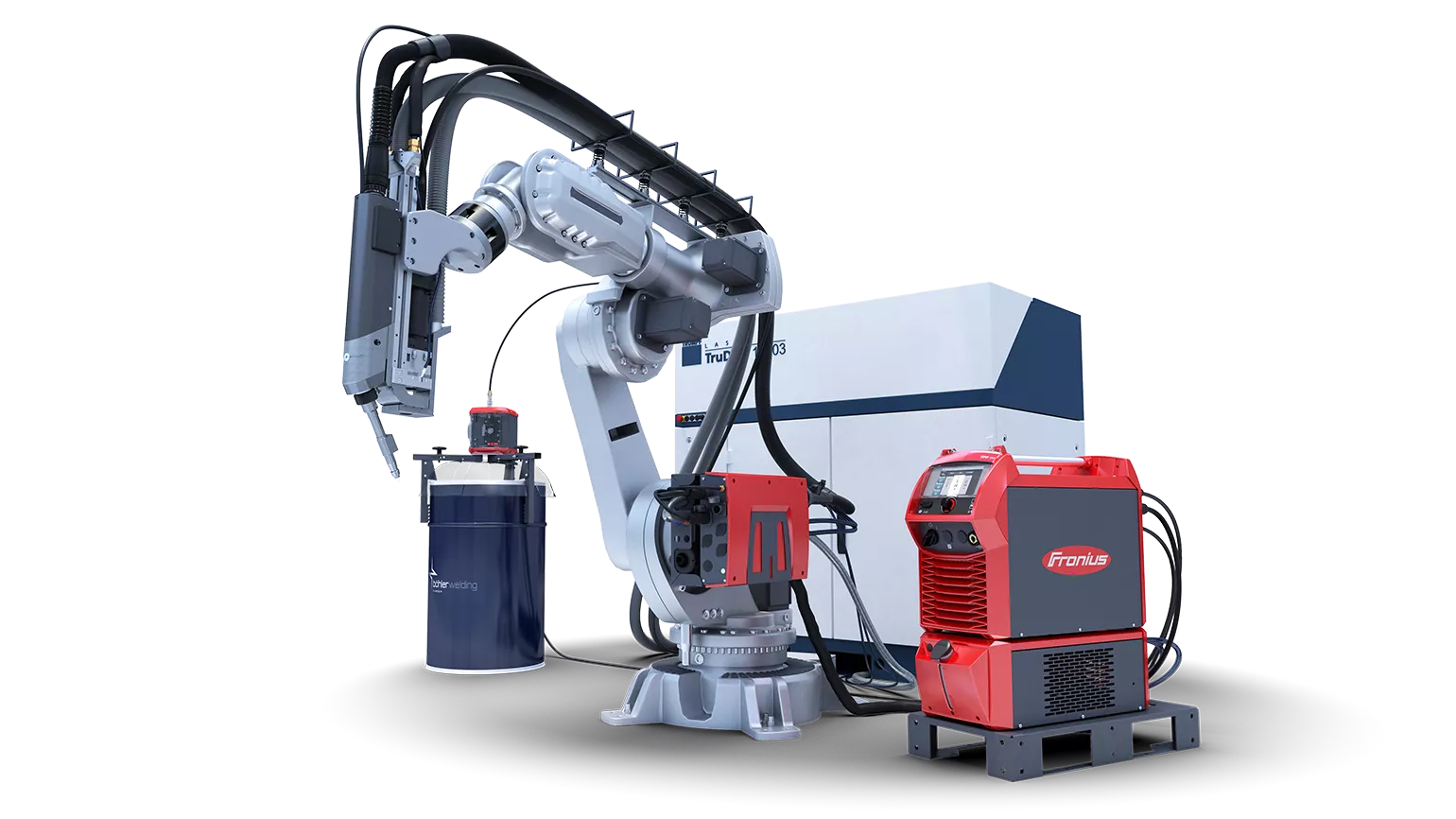

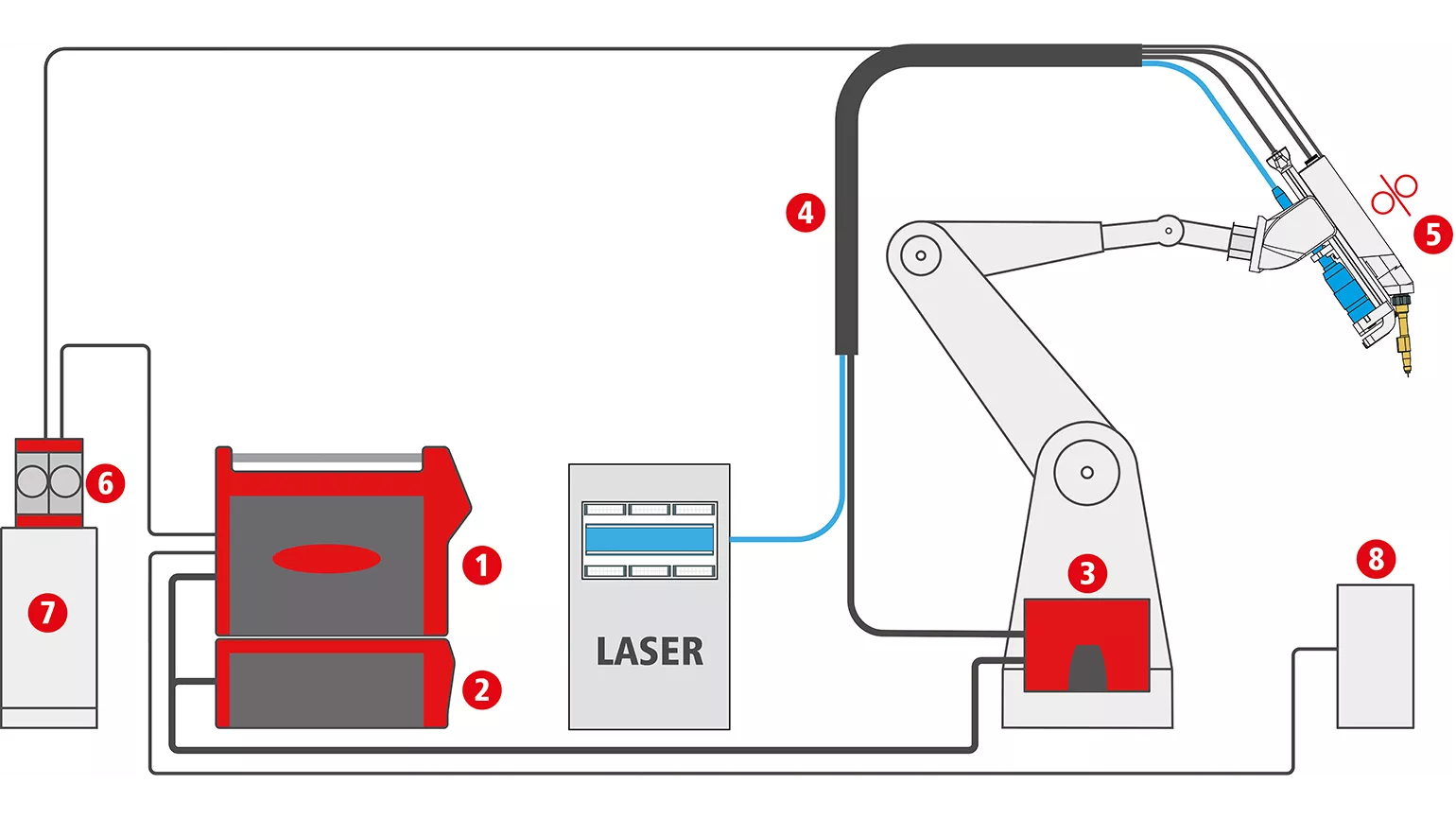

Příklad systému LaserHybrid
1 TPS/i / 2 Chladicí jednotka / 3 Dělicí box / 4 Hadicový obal hořáku / 5 Svařovací hlava LaserHybrid / 6 Podavač drátu / 7 Drátěný buben / 8 Čisticí stanice

Systémové

komponenty

1. TPS/i

2. Chladicí modul

3. Dělicí box

4. Hadicový obal hořáku

5. Svařovací hlava LaserHybrid

6. Podavač drátu

7. Drátěný buben

8. Čisticí stanice

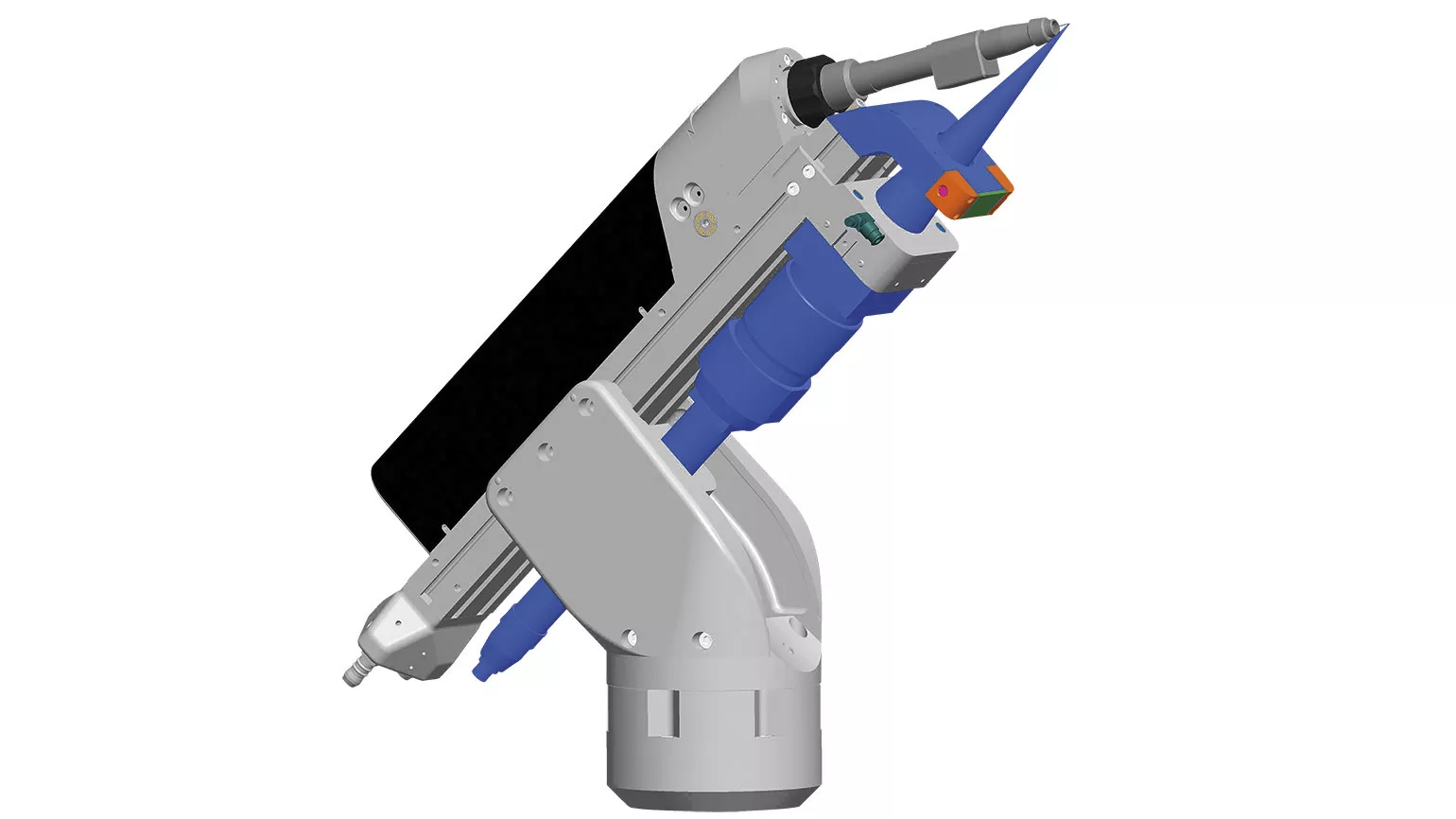

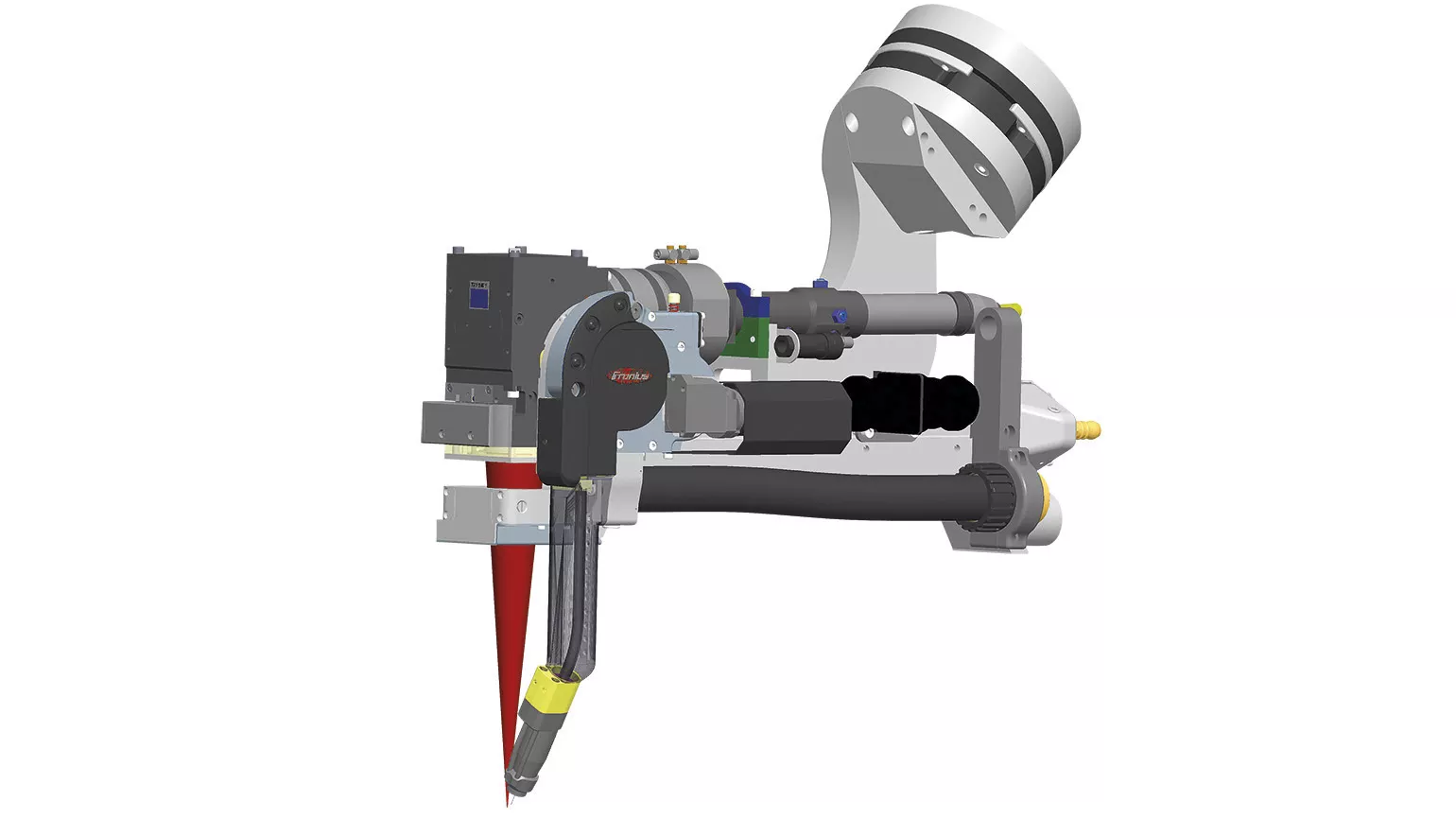

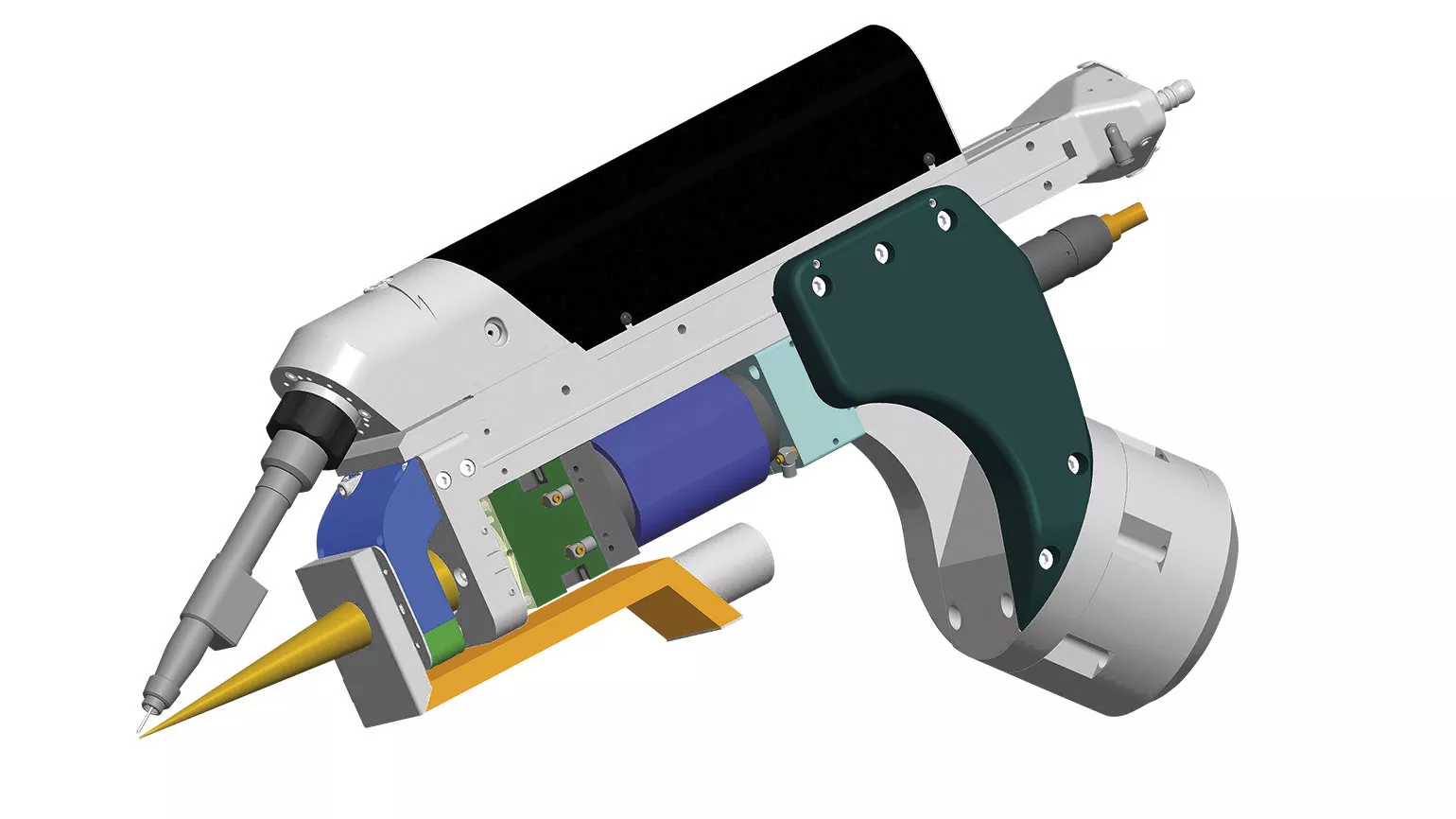

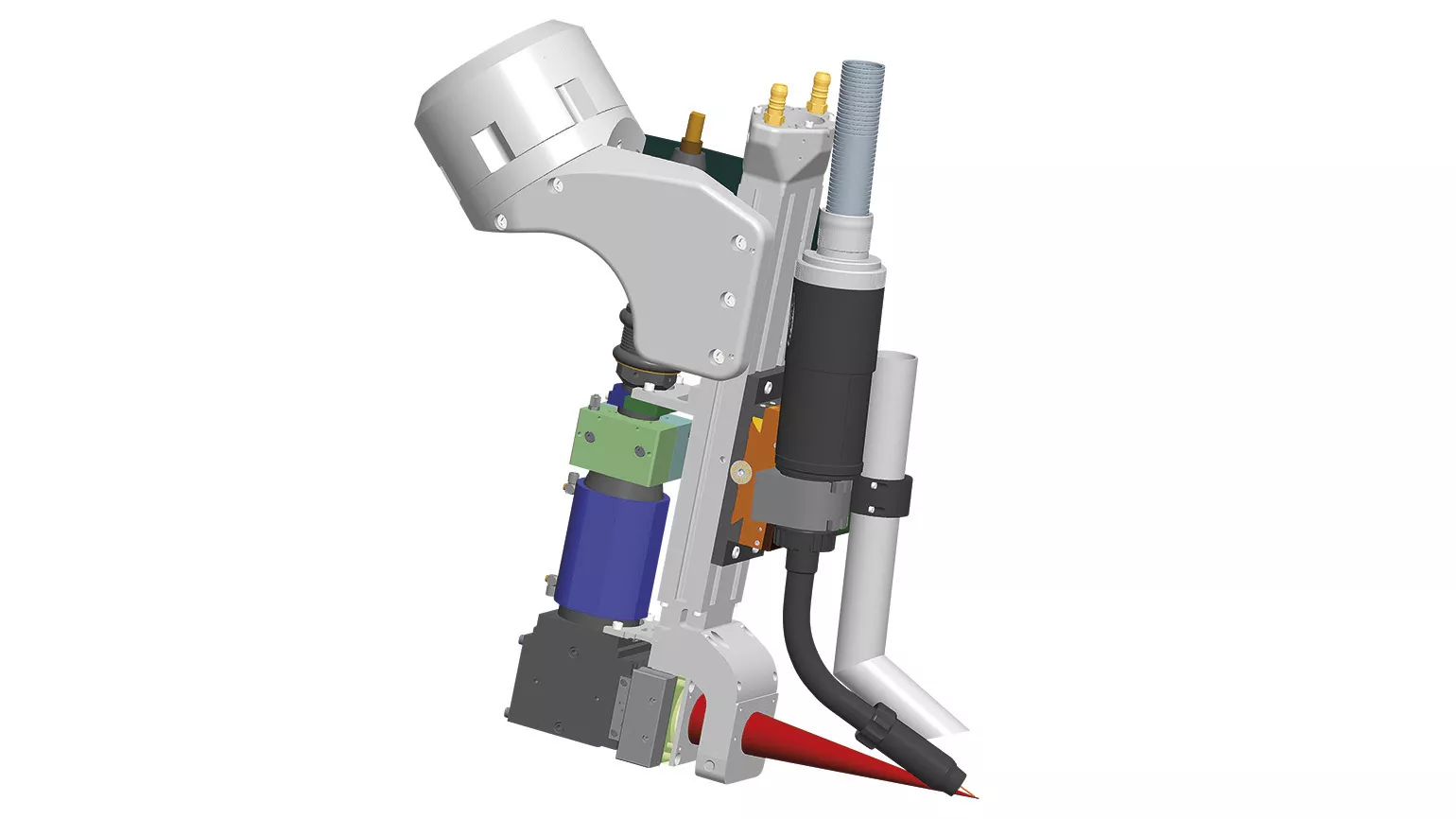

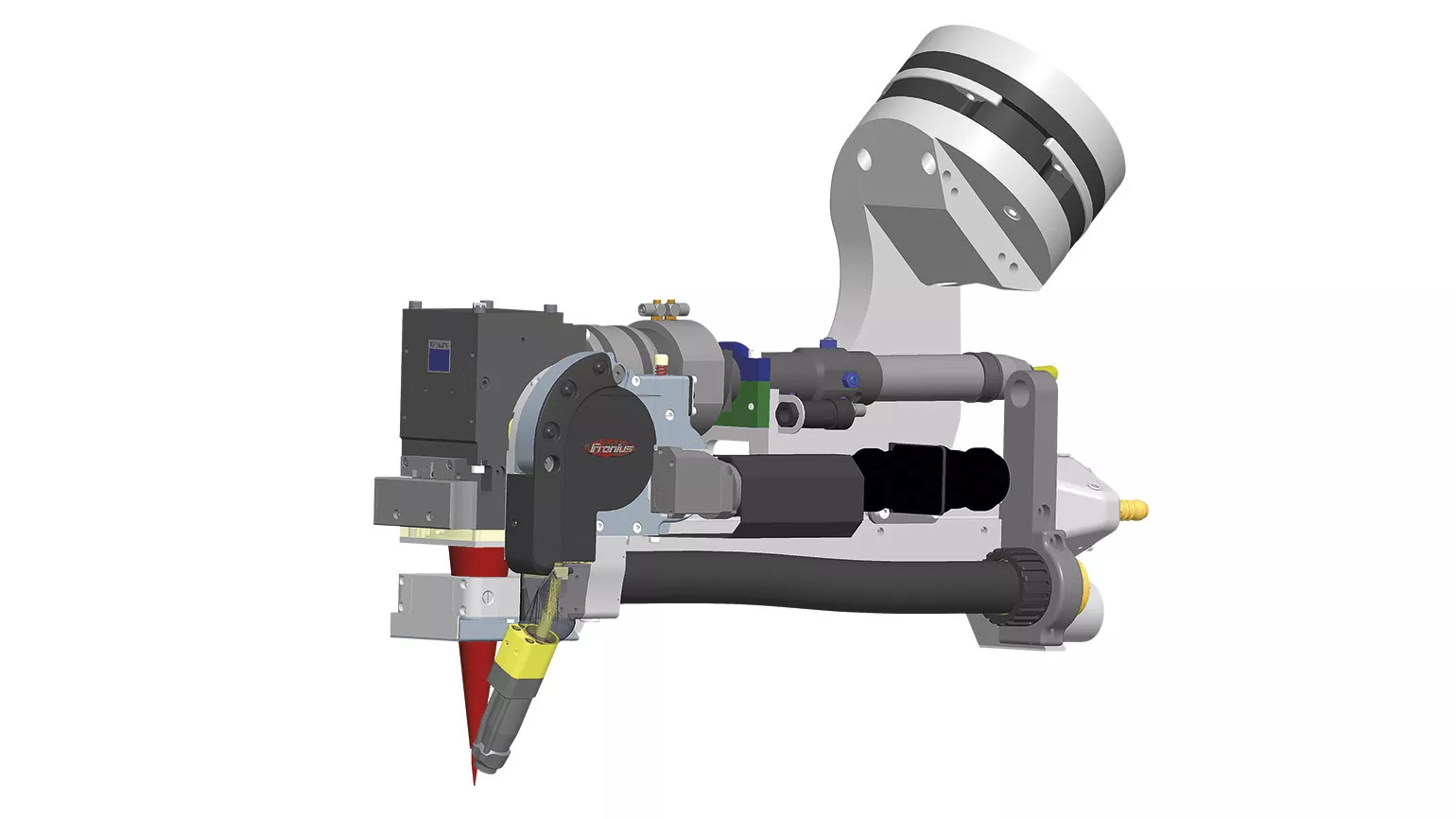

Svařovací hlava LaserHybrid

Srdcem svařovacího systému LaserHybrid je kompaktní hlava LaserHybrid s integrovaným svařovacím hořákem MIG/MAG a vestavěnou laserovou optikou. Napojení této hlavy na běžný průmyslový robot je zajištěné prostřednictvím uchycení robota. Toto uchycení umožňuje flexibilní uspořádání hlavy LaserHybrid tak, aby se dostala i do obtížně dostupných míst svařovaného dílu. Svařovací drát je možno nastavit do kteréhokoliv směru vůči laserovému paprsku, čímž se dosáhne přesného přizpůsobení svařovacího procesu nejrůznějším přípravám svaru, výkonům, druhům a kvalitě drátu a svařovacím úlohám.
Schweisskopf
Schweisskopf
Schweisskopf
Schweisskopf
Schweisskopf
1 / 5
Svařovací hlava 10 kW
Nový design pro ohniskovou vzdálenost 300 mm a výkon laseru 10 kW
4kW svařovací hlava 90°
Lomená konstrukce pro optimální přístupnost, např. při výrobě automobilových náprav
4kW svařovací hlava
Tato svařovací hlava se více než 15 let s úspěchem používá v automobilovém průmyslu.
10kW svařovací hlava
Optimální geometrie hlavy k jednostrannému provaření ocelových plechů až do tloušťky 10 mm.
8kW svařovací hlava 90°
Zajišťuje optimální přístupnost při konstrukci dálkového potrubí

CROSSJET – Inovativní ochrana laserové optiky

Crossjet
Pro ochranu laserové optiky před poškozením je kvůli případným svařovacím rozstřikům zapotřebí antireflexní ochranné sklo. Aby toto ochranné sklo samo zůstalo nepoškozené, čisté a propustné pro laser, je hlava LaserHybrid vybavena takzvanou jednotkou CrossJet. Proud vzduchu zde velmi účinně a nadzvukovou rychlostí odvádí svařovací rozstřiky do odsávacího kanálu. Odsáván je také proud vzduchu, a to ještě dříve, než by se dostal do oblasti svařování a narušil účinek ochranného plynu. Kromě toho zůstává svařovací buňka bez nečistot a svařovacího kouře. Integrovaný svařovací hořák MIG/MAG je vybaven chladicím systémem s dvojím okruhem. Svařovací proud získává z plně digitalizovaného invertorového svařovacího zdroje, kterým je řízen také příslušný podavač drátu.
